硅藻土矿物由人类发掘开采出来，再经过现代化的加工和提纯等工序，

得到了硅藻泥所需的主要原材料——硅藻土（主要化学成分是二氧化硅SiO2）。

硅藻土矿物成分为非晶质态的蛋白石，与天然的二氧化硅胶凝体蛋白石不同，

是一种有机成因的特殊矿物。硅藻土的主要化学成分是无定性的SiO2，

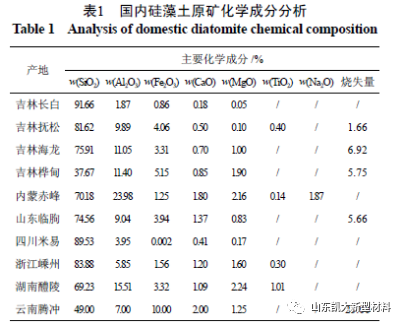

除了SiO2 以外还含有少量的Al2O3、Fe2O3、CaO、MgO、TiO2、Na2O 等。

硅藻土主要化学成分为SiO2，所以具有较高的化学稳定性和热稳定性，

不溶于除氢氟酸外的任何强酸，但在强碱环境下不能稳定存在。

从硅藻土的化学结构可知，硅藻土呈弱酸性，是一种固体酸，能够与碱发生反应。

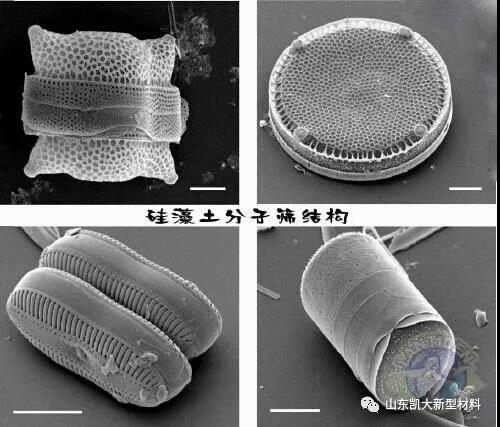

硅藻土表面的多孔性与负电性使其呈现明显表面吸附性。

硅藻土表面还存在有大量的硅羟基及氢键，

这些硅羟基及氢键同时存在于硅藻土众多的微孔之中，

这些也是硅藻土具备吸附性能的重要原因。

硅藻土的吸附性能与其表面及微孔所携带的羟基密切相关，

吸附性能会随着羟基数量的增多而提升，

当环境条件发生改变时，

特别是在高温的情况下，这些羟基会发生转化，

而这些转化对硅藻土的吸附性能会产生重要影响。

硅藻土所携带的羟基还表现出一定的活性，

这些具有一定活性的羟基使得硅藻土表面能够结合或接枝一些官能团，

进而导致硅藻土的吸附性能发生改变，

这一特性使硅藻土通过实施化学改性提高吸附性能成为可能。

部分羟基由于水解作用而失去氢离子，

这使得硅藻土表面在液固体系中呈现一定的负电性，

 pH 值对硅藻土表面负电性有较大影响，一般说来，在pH 值小于3 的情况下，

表面羟基被严重质子化，

硅藻土表面丧失负电性。同时有研究表明，

接枝官能团可改变硅藻土表面等电点。
